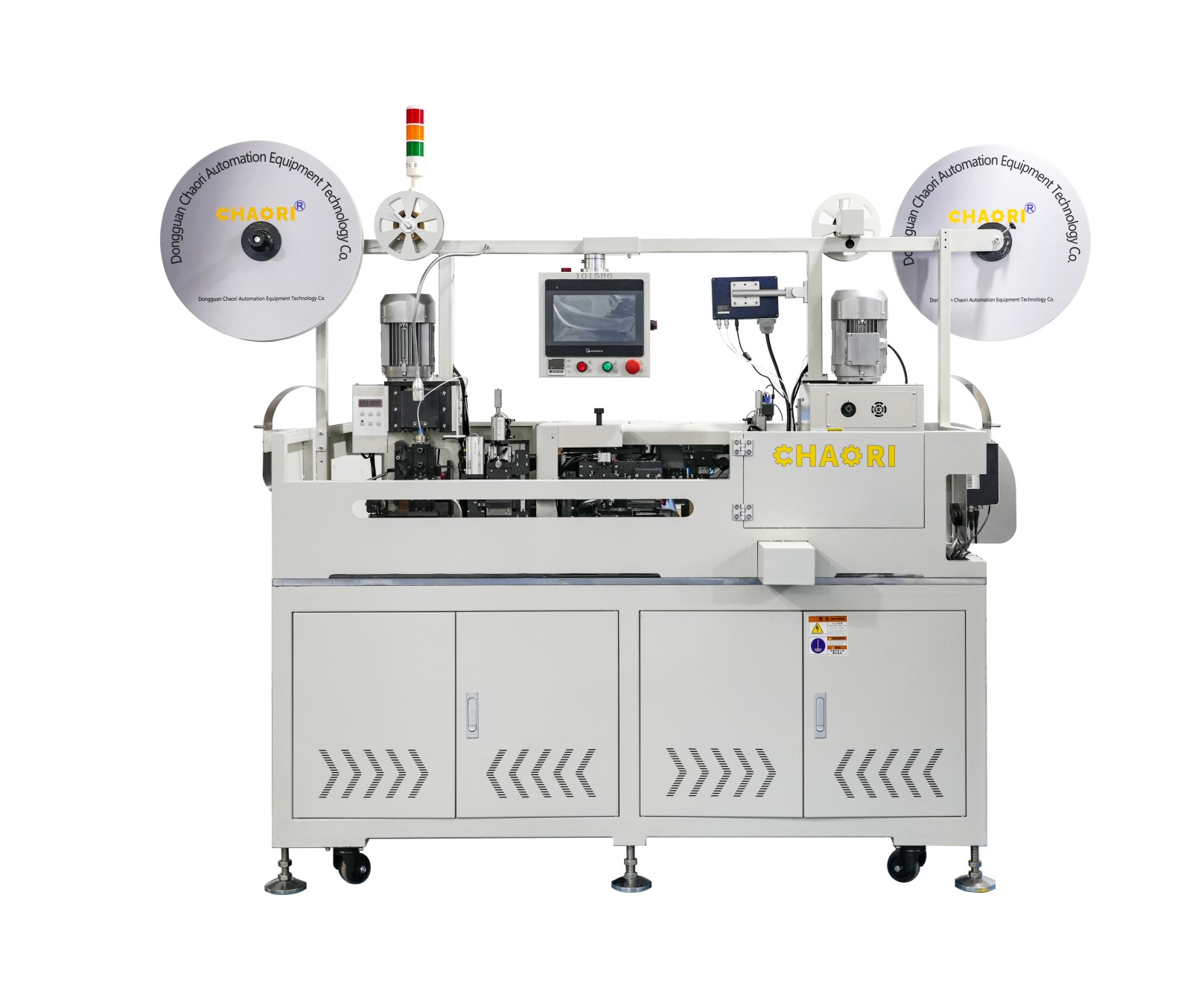

CR-13Z 是超日自动化在 CR-09Z 机型基础上迭代升级的新一代一体化线束加工设备，集裁线、剥皮、扭线、压端、穿胶壳、沾锡多工序于一体，一台设备替代多台单机流水线作业，大幅减少人工、降低转运不良，适配电子线、排线批量线束生产，支持 24 小时连续稳定生产。
核心加工功能
- 前端：剥皮、端子压接、自动穿胶壳
- 后端：剥皮、扭线、端子压接、穿壳、沾锡
- 灵活模式切换：双头压端穿壳 / 单头压端穿壳 + 后端沾锡，可按需定制绞线功能；支持多 P 胶壳同步穿壳加工
设备核心优势
1. 全伺服凸轮驱动：采用全伺服 + 精密凸轮结构，动作同步稳定，压接精度高，换型调试便捷；搭载压力管理装置，实时监控压接压力，超压自动报警，保障压接品质。
2. CCD 视觉检测：内置视觉检测模块，对缺端子、缺线、穿壳不到位、沾锡不良等缺陷实时识别报警，自动剔除不良品，减少不良流出。
3. 大尺寸触控操作屏：可视化程序编辑，参数直接触屏设定，配方可保存调用，换产品一键调取，上手简单，降低操作人员门槛。
4. 兼容性强：适配 AWG28#~18# 电子线、排线，满足家电、新能源、消费电子等线束加工需求。
CR-13Z 全自动双头压端穿壳沾锡机参数
|
基本参数 |
设备编号 |
CR-13Z |
|
设备名称 |
全自动双头压端穿壳沾锡机 |
|
|
长x宽x高 |
2183x2350x1800 |
|
|
设备重量 |
约1100KG |
|
|
工作气压 |
0.5-0.7Mpa，气源过滤干燥 |
|
|
工作电压 |
AC220V 50HZ |
|
|
额定电流 |
45A |
|
|
设备配置 |
控制 |
永宏总线 |
|
伺服电机 |
永宏伺服电机（13个） |
|
|
步进电机 |
杰美康步进电机 |
|
|
气动 |
亚德客 |
|
|
检测（选配） |
视觉（同悦）、压力（立木金） |
|
|
效率 |
300~375次/小时（效率随拼数和长短浮动，同时穿多个胶壳连续24小时工作） |
|
|
加工参数 |
切断长度 |
45-1000mm（长度可以定制） |
|
前端 |
剥皮0-5mm、打端子、穿壳 |
|
|
后端 |
剥皮0-10mm、扭线2-8mm 、上锡、打端子、穿壳 |
|
|
线材种类 |
AWG28# - 18#电子线、排线 |
|
|
胶壳类型 |
1.0\1.25\1.5\2.0\2.5\3.96等 |
|
|
插壳加工P数 |
2P-12P（排线）、2P-20P(电子线) |
