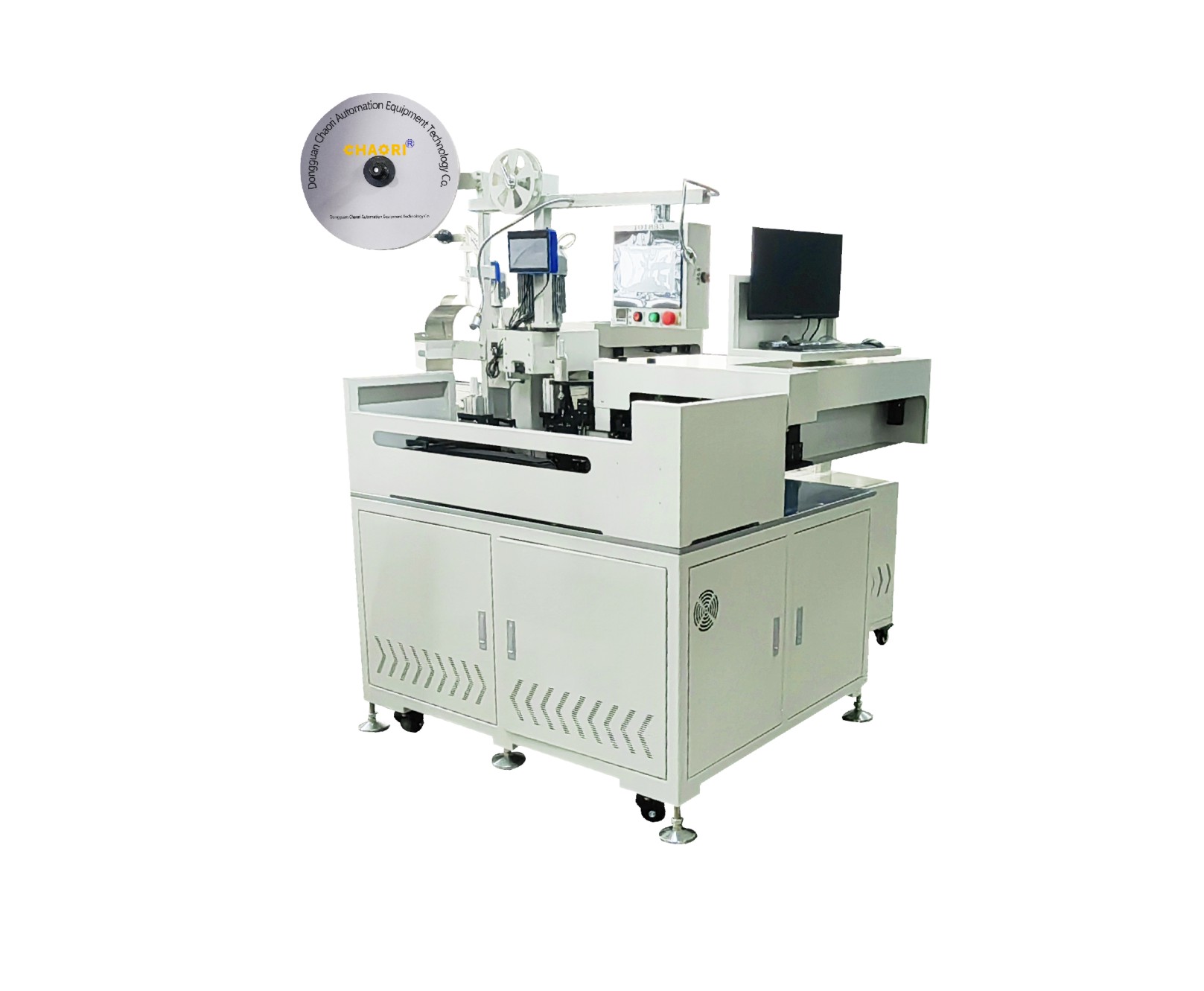

CR-10LZ 全自动单头穿壳机

 产品简介

CR-10LZ 全自动单头压端穿壳沾锡机，是超日自动化开发的一体化线束加工设备，一站式完成裁线、剥皮、单头压端子、自动穿胶壳、另一端沾锡整套工序，胶壳采用振动盘自动供料，替代多道人工工序，适用于电子线、排线批量生产，广泛应用于家电、工控、新能源小型线束加工。

  核心功能

✅ 裁线 → 剥皮 → 伺服压端 → 自动穿胶壳 → 后端沾锡一体化全自动加工

✅ 振动盘自动送胶壳，无需人工摆放胶壳

✅ 伺服驱动送线、剥皮、压接、穿壳定位，压接精度可达 0.01mm

✅ 压力监测：端子压着力实时监控，压接不良自动报警停机

✅ 触摸屏 PLC 控制系统，参数可视化设定，操作简单，一人可看管多台机台

✅ 偏心轴 + 凸轮压端结构，压接稳定，端子压着一致性好

✅ 模块化模具设计，更换端子、胶壳模具便捷，适配 1.0/1.2/2.0/2.54 等常规端子胶壳

   产品优势

1. 工序集成：一台机替代裁线机、端子机、穿壳治具、沾锡炉多台设备，减少半成品周转，降低线材折损
2. 良率可控：压接压力实时监控，异常自动停机报警，减少虚压、端子变形、穿壳不到位不良
3. 上手简单：人机触控界面，参数一键保存，换产品调机快，普通员工简单培训即可上岗
4. 结构稳定：机架厚重，伺服定位，长期批量生产精度稳定
5. 适用行业：家电内部线束、控制器线束、电池连接线、无人机小型线束等



   参数表

   基本参数	设备编号	CR-10LZ
   	设备名称	全自动单头穿壳机
   	长x宽x高	（2135+L）x1250x1850
   	设备重量	约550KG
   	工作气压	0.5-0.7Mpa，气源过滤干燥
   	工作电压	AC220V 50HZ
   	额定电流	40A
   	安放环境	地面平整结实，干燥，无阳光照射
   设备配置	控制	永宏总线
   	伺服步进	永宏伺服电机
   	步进电机	杰美康步进电机
   	气动	亚德客
   	检测	视觉（超日牌）、压力（超日牌）
   加工参数	效率	400-500次/小时（效率随长度、拼数浮动），同时穿多个胶壳连续24小时工作
   	切断长度	30-1000mm（可以定制，最短可做到18mm）
   	前端	剥皮0-10mm、扭线2-6mm 、上锡
   	后端	剥皮0-5mm，压端、插壳
   	线材种类	AWG28# - 18#电子线、排线
   	胶壳类型	1.25、1.5、2.0、2.5等
   	插壳加工P数	电子线2P-12P，排线2P-12P
   其他功能		可绞线，最多可绞线5组
