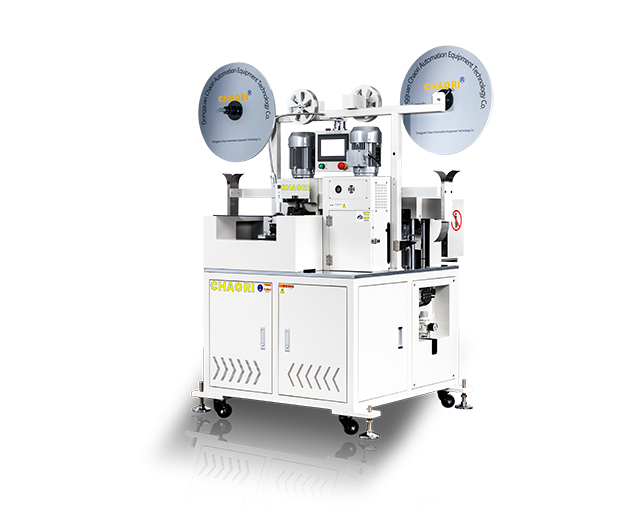

CR-08/CR-08Q 全自动双头压端（沾锡）机，是超日自动化研发的高速一体化线束加工设备。一卷线材上料，一次性完成裁线、两端剥皮、双头伺服压端子；CR-08Q 支持工艺切换，可做成一端压端子、另一端扭线沾锡成品。主打多 PIN 排线与多支电子线同步加工，广泛用于家电、控制器、新能源、无人机线束量产，替代多台独立裁线、端子、沾锡设备，大幅减少人工，提升线束一致性与产能。
✅ 自动送料、定长裁线、两端剥皮
✅ CR-08：两端伺服压裸端子；CR-08Q 双模可选：双头压端 或 一头压端 + 另一头扭线沾锡
✅ 多线同步加工，排线一次性多 PIN 同步压接
✅ 伺服驱动送线、裁切、剥皮、压接定位，压接精度 0.01mm
✅ 标配压接压力监测装置，缺端子、虚压、压力异常自动报警停机
✅ PLC + 触摸屏控制系统，多组产品配方存储，换款调机快速
✅ 模块化模具，快速更换端子模具，适配 1.0/1.25/2.0/2.54 等端子规格
✅ CR-08Q 独立恒温锡炉，扭线长度、沾锡深度数字可调，锡头饱满均匀
CR-08 全自动排线双头压端机参数表
|
基本参数 |
设备编号 |
CR-08 |
|
设备名称 |
全自动排线双头压端机 |
|
|
长 x 宽 x |
（1920+L）x1520x1750 |
|
|
设备重量 |
约 500KG |
|
|
工作气压 |
0.4-0.6Mpa，气源过滤干燥 |
|
|
工作电压 |
AC220V 50HZ/15A |
|
|
额定电流 |
15A |
|
|
安放环境 |
地面平整结实 ，干燥 ，无阳光照射 |
|
|
设备配置 |
控制 |
永宏 总线 |
|
伺服电机 |
永宏伺服电机 |
|
|
步进电机 |
杰美康步进电机 |
|
|
气动 |
亚 德 客 |
|
|
检测 |
压力管理装置 |
|
|
功能参数 |
效率 |
900PCS/h(排线 12P)，机器可 24 小时工作 |
|
特殊功能 |
排线可同时加工两条或两条以上（含两并线） |
|
|
电子线可同时加工 12 条（最多） |
||
|
两端压着、单端压着、间隔压着、转相压着 |
||
|
排线中间分段（4 段） |
||
|
后端可半剥 |
||
|
模具更换 |
可更换模具 |
|
|
加工参数 |
切断长度 |
45-1000mm（长度可以定制） |
|
前端剥皮长度 |
0-8mm |
|
|
后端剥皮长度 |
0-8mm |
|
|
线材种类 |
AWG30#-18#排线类， 28#-18#电子线 |
|
|
最大线宽 |
28mm |
|
|
最大 P 数 |
24P |
CR-08Q 全自动多功能双头压端沾锡机参数表
|
基本参数 |
设备编号 |
CR-08Q |
|
设备名称 |
全自动多功能双头压端沾锡机 |
|
|
长 x 宽 x 高 |
（2159+L）x1630x1750 |
|
|
设备重量 |
约 667KG |
|
|
工作气压 |
0.4-0.6Mpa，气源过滤干燥 |
|
|
工作电压 |
AC220V 50HZ/15A |
|
|
额定电流 |
15A |
|
|
安放环境 |
地面平整结实，干燥，无阳光照射 |
|
|
设备配置 |
控制 |
永宏 总线 |
|
伺服电机 |
永宏伺服电机 |
|
|
步进电机 |
杰美康步进电机 |
|
|
气动 |
亚 德 客 |
|
|
检测 |
压力（超日牌）（选配） |
|
|
功能参数 |
效率 |
800PCS/h(排线 12P)，机器可 24 小时工作 |
|
特殊功能 |
排线可同时加工两条或两条以上（含两并线） |
|
|
电子线可同时加工 12 条（最多） |
||
|
两端压着、单端压着、间隔压着、转相压着 |
||
|
排线中间分段（4 段） |
||
|
后端可半剥、可上锡 |
||
|
模具更换 |
可更换模具 |
|
|
加工参数 |
切断长度 |
45-1000mm（长度可以定制） |
|
前端剥皮长度 |
0-8mm |
|
|
后端剥皮长度 |
0-12mm |
|
|
线材种类 |
AWG30#-18#排线类， 26#-18#电子线 |
|
|
最大线宽 |
28mm |
|
|
最大 P 数 |
24P |
